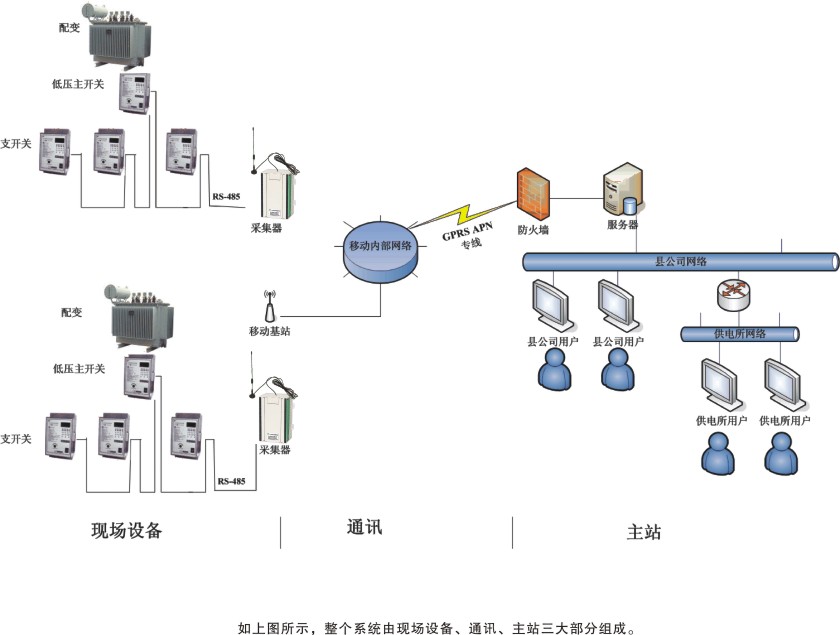

系统概述
    本系统基于无线通讯技术，将分散在各地的大量配网智能断路器与主站连接起来，在计算机上就可快速、及时了解配网的运行情况，包括电压、电流、剩余电流(农网型)、开关状态等，并能进行远程遥控操作，方便快捷地完成断路器的分合。系统可进行扩充，接入智能电表便可实现远程及预付费、无功补偿装置等其他设备，更加全面的采集和展示配网信息。使用该系统可以大大提高工作效率，提高供电可靠性。
系统特点
    可接入上万台断路器，巡测速度快，远远超越了基于短信的通讯方式。县公司部署，供电所直接使用。节省硬件投资、网络资源、维护成本。充分考虑并适应无线通道的特点，无线网络的暂时性中断不会对系统稳定性产生影响。

现场设备
配网智能断路器
    FLM3系列配网智能断路器是根据机械自动化原理，结合高压自动重合器控制器技术研制的智能化产品，可以解决因雷雨天气、电网冲击不稳定和人为等瞬时性故障而造成开关跳闸而使设备停电后不能自动恢复供电等问题，可为设备提供稳定、可靠的电源，从而延长用电设备寿命，提高网络服务质量，减少网络维护成本。当线路出现漏电(农网型)、过流、短路、过电压和欠电压故障时，能快速的切断供电线路，故障消除后能自动重合闸接通供电线路，无需人工合闸，保证用电设备和线路的供电安全性和持续性。
    该系列智能断路器具备485通讯接口，可将漏电(农网型)、过流、过电压、过载等数据实时上传，并根据监控中心的要求进行合、分闸。
    FLM3系列配网智能断路器分为农网型和城网型，前者有漏电保护功能，后者没有该功能。
采集器
    采集器通过485串口采集现场断路器数据和多功能电表的数据，并缓存到非易失存储器内。正常情况下被动响应主站的召测，通过GPRS模块传回相应的数据。在发现断路器异常时，立即主动上报异常信息至主站。通讯
    采集器内含GPRS模块和SIM卡，可通过移动基站连入GSM网络，通过专用APN接入移动内部网络，再从专线通过防火墙与主站服务器相连。
    专线APN传输方式采用了多种安全措施，主要包括:
O通过一条专线接入移动公司GPRS网络，双方互联路由器之间采用私有IP地址进行广域连接，在GGSN与移动公司互联路由器之间采用GRE隧道。O为客户分配专用的APN，普通用户不得申请该APN。用于GPRS专网的SIM卡仅开通该专用APN，限制使用其他APNo端到端加密:移动终端和服务器平台之间采用端到端加密，避免信息在整个传输过程中可能的泄漏。
双方采用防火墙进行隔离，并在防火墙上进行}尸地址和端口过滤。
主站
服务器
    服务器上安装有主站软件，用于完成通讯链路的建立、现场数据的采集和存储、现场设备的遥控，并通过网络为其他用户提供数据召测、查询、遥控服务。服务器从逻辑上讲有前置机、实时数据服务器、历史数据服务器、应用服务器，但这些内容实际可部署在一台计算机上。
令网络
    网络把县公司和供电所的客户端与服务器连接起来，将系统的使用范围扩展为全县。
客户端
    在客户端上可以完成系统数据的录入、查看，对现场设备数据进行召测和遥控，对历史数据和告警信息进行查看。
系统功能
数据的自动采集和命令下发
  系统按照预定义的周期，自动在后台完成现场数据的采集和传输，并将其保存至实时库和历史库。系统还可接受用户手动的命令下发，完成现场断路器等的数据查询、配置修改、遥控等操作。*****
通道状态查看
  系统提供一目了然的界面，显示所有通道的当前状态、最后上线时间、最后下线时间，便于用户查找存在通讯故障的台区。
系统数据的维护
  系统的正常运行依赖于一些基本数据，如现场开关对应的智能断路器编号、现场台区对应的采集器编号等，系统提供界面来完成这些关键数据的录入。
设备台帐管理
  系统按照厂站、线路、台区、开关这样分层的方式，进行设备台帐的管理，用户可录入维护各部分的基本台帐信息，便于掌握电网设备的参数和状态。
实时数据浏览
  用户可浏览现场断路器的当前状态、电压、电流、剩余电流(农网型)等值，对于异常值以显眼的方式表达，反映电网的当前运行状态。实时数据巡测
  用户还可手动下发召测命令，来得到最新的实时数据。召测可以同时对
  一台或多台断路器进行。
断路器遥控
  系统提供界面来完成断路器的遥控，遥控操作需要一定的权限，只有具有权限的用户才可以使用该功能。遥控可以同时对一台或多台断路器进行。
断路器参数远程设置
  断路器的参数，如:剩余电流动作值(农网型)，过流动作值，欠压动作值等参数，可以远程进行配置。该操作需要一定的权限，只有具有权限的用户才可以使用该功能。参数修改可以同时对一台或多台断路器进行。
历史数据查询
  系统将采集的数据保存至历史数据库中，提供历史数据的查询分析。告警信息弹出
  断路器出现异常运行状况时，界面上会弹出告警信息，提醒用户正在发生的异常。告警信息还可以短信的方式发送到用户手机上。
用户和权限管理
  系统提供用户和权限控制功能，可为不同用户赋给不同权限，以此加强系统的安全性。
系统授权机制
  本系统安装后，需要厂家的许可文件或加密狗才可使用，许可文件或加密狗中含有被授权用户的相关信息(如用户单位名称、服务器硬件特征码、可接入采集器的数量等)。

》主要技术参数
额定电压/频率    80一380V/50HZ
额定功率      10W
通讯频率          900/1800MHZ
通讯方式          GPRS短信息
开机接收信号时间  50s
管理漏电保护器台数 <15台
产品概述
本产品依托强大的移动蜂窝通信技术的GPRS网络作为远程通讯管理的无线传输网络，对配网中运行的配网智能断路器进行有效的监测和管理。产品具中文LCD显示、自动监测、实时时钟、故障告警、信息存储、停电保护、远程短信通讯等功能。
产品特点
1、产品与F匕M3系列配网智能断路器配合使用。
2、产品可同时监测15台配网智能断路器的运行，并自动识别编号。
3、产品可设定3个不同告警号码，并可自由单独选择是否启用号码。
4、产品告警号码设定更改提供密码保护。
5、产品采用全中文LCD显示。
6、产品通过接收中文短信息，可更改安装位置相应台区名称，也可对连接配网智能断路器进行查询、控制并反馈相应信息。
7、配网智能断路器故障保护，产品自动发送告警信息，并存储告警信息，告警原因，告警数值和发生时间。
8、现场可查询告警信息和漏电保护器的运行信息。
9、停电防盗报警功能。
10、可提供与其他智能电力设备(如电表远程抄表系统、智能无功补偿控制设备)进行数据通讯的485转换接口装置。
系统特点:
1、实时监控辖区内连接有智能远程控制终端的所有漏电断路器，通过监控台区网络地图查看所有安装有智能远程控制终端的漏电断路器的运行情况，直观方便;
2、分析智能远程控制终端上传的断路器的告警信息和运行数据，对其进行处理、显示、存储;
3、以方便快捷的方式实现对漏电断路器分、合闸和更改台区名称的控制;
4、随时查询断路器的设置信息、运行参数、查询告警记录;
5、实现台区名称及对应SIM卡号和断路器数量等基本信息的录入;
6、对系统告警信息、设置信息、运行参数进行分析，生成可供输出的统计报表。
系统配置:
1、安装光盘
2、监控计算机
3, GPRS通讯机
4、远程控制终端
5、配网智能断路器
6、智能电表
7、无功补偿优化控制

适用范围
    FLM3系列配网智能断路器适用于交流50Hz,额定工作电压400V,额定工作电流至800A的低压配电网、无人值守简易机房、移动机房等室外无人值守设备。
    产0AA符合:IEC60947一1及G B 14048.1总则I EC60947一2及GB14048.2 GB6829剩余电流动作保护器的一般要求
    使用此产品可解决因雷雨天气、电网冲击不稳定等瞬时性故障而造成开关跳闸设备停电后不能自动恢复供电问题，为设备提供稳定、可靠的电源，延长用电设备寿命，提高网络服务质量，减少网络建设投资和降低维护成本。
型号及其含义
*****
正常工作环境
周围空气温度上限值不超过+400C，下限值不超过-50C, 24h的平均值不超过十350C
安装地点海拔高度不超过2000m0
大气的相对温度在周围空气温度为+40℃时不超过50%，在较低的温度下，可在有较高的湿度。最湿月平均最低温度为十25℃时，平均值最大相对湿度为90%，并考虑到因湿度变化发生在产品表面的凝露，应采用特殊的措施。
污染等级为Ⅲ级。
运行地点无强烈振动和冲击，无腐蚀金属和破坏绝缘有害气体，无严重尘埃，无导电微粒和爆炸物质，无强磁场干扰。
产品概述
    F匕M3系列农网专用型配网智能断路器(自动重合型)是根据低压农网电力系统中漏电保护器装置与低压断路器的要求，充分结合国家有关各项技术指标与运行管理规范来开发生产的，具有分断能力高、温升低、寿命长、电绝缘性能高等优势。当线路出现漏电、过流、短路、过欠压缺相、断零等故障时，能快速的切断供电线路，故障消除后能自动重合闸接通供电线路，无需人工合闸，广泛使用可以极大的提升整个低压配电网络的经济性与安全性，并配合目前国家电网智能化的要求，通信接口与终端监控设备接口相连接，进行漏电、过流、过欠压、过载等数据实时上传，并根据监控中心的要求，对电力系统故障实施精确修复，确保低压配电网运行的安全可靠与连续性，可整体上保证电网的供电智能化。
产品特点
产品为集成化于一体，具有自动调档、过载、短路、缺相、过欠压、漏电、雷击、实时通讯等功能，完全采用智能化数字控制，各动作值稳定 可靠，精确无误。产品既保护了安全用电又能做到可靠供电。
采用高性能单片机程序控制，LCD中文显示，实时监测电网信息。能实时显示每一相的负荷电流、最大相漏电流、电压等运行数据。通过故障干节点输出可随时监控故障信息，实时上传。
高分断设计(极限短路分断能力Icu; 50}80kA )，分断能力高，体积小，外形美观，飞弧短。
抗干扰能力强，采用先进的抗雷电残压电路，配置了高强度瞬态抑制器 (下VS)，能有效抗击雷电感应，消除各种谐波干扰，运行稳定可靠。
自动重合闸程序
过载保护
过载电流可设定，分断时间可设定。
过载重合闸三次程序(也可由用户需要设定)
  第一次:过载跳闸后，间隔10分钟自动合闸。
  第二次:合闸后检测过载电流下降至安全电流即继续运行。若仍存在1.3倍电流即跳闸，跳闸后间隔20分钟再自动合闸。
  第三次:合闸后若仍超过1.3倍电流即跳闸闭锁。
短路保护
短路电流倍数、时间可设定。
  第一次:短路电流是额定电流的10倍，跳闸时间小于180毫秒(国家标准200毫秒)，跳闸后时隔15分钟后自动合闸。
  第二次:合闸后快速检测负荷线路，若正常即继续运行，若短路故障存在，即在2倍电流120毫秒跳闸即闭锁。漏电保护
漏电跳闸后 20s } 60s内自动重合闸，当微处理器检测到漏电故障仍存在时，即快速跳闸后闭锁。
令备有机械短路后备保护功能，以防电子短路功能失效。
过欠压保护，当电源电压恢复到正常电压10%的误差时，断路器自动合闸运行。
通讯接口，配合智能电网的需求，时时传送配电线路末端各项技术数据，并根据控制中心指令来跳、合闸，切实做到配电安全、智能、可靠性。
国家专利产品，已获国家信息产业部发明、实用新型、外观设计多项专利。
准确快速的故障类型识别，隔离永久性故障，排除瞬时性故障，保障网络运行正常。
完善的过流、过欠压、漏电、短路保护功能，保证用电环境、设备和人身安全。产品具有独立的人体触电保护处理单元，设置了漏电与触电分别独立分析处理控制通道。不管线路漏电是由一相或多相产生的漏电矢量和，处理单元均能在接收到任意一相<50mA的触电电流，并在<0,15s时跳l’@保护。而对于短时间或突然增加的漏电，只要漏电值未超过设定动作值，仍能可靠供电。此功能极大地提高了用电的安全性与可靠性。
防雷保护功能可多级保护设备，降低损坏几率，延长用户设备寿命。
故障分断时间可调，漏电流动作值(故障动作值)可调，可作台区总保护或分保护，不会发生越级跳闸和同时跳闸现象，对工作负载电流可根据台区变压器容量大小进行设定，就不会因超负荷而烧毁变压器。
采用智能化控制技术，可实现网络化管理和远程监控，亦能根据用户要求把故障跳闸信息发射到值班人员手机上，及时处理现场事故，尽快恢复供电。

主要技术参数表
*****
产品外形及安装尺寸、产品外形

安装尺寸

外形及安装尺寸表


*****产品概述
      FLM3系列农网专用型配网智能断路器(手动重合型)是根据低压农网电力系统中漏电保护器装置与低压断路器的要求，充分结合国家有关各项技术指标与运行管理规范来开发生产的，具有分断能力高、温升低、寿命长、电绝缘性能高等优势，广泛使用可以极大的提升整个低压配电网络的经济性与安全性，并配合目前国家电网智能化的要求，通信接口与终端监控设备接口相连接，进行漏电、过流、过欠压、过载等数据实时上传，并根据监控中心的要求，对电力系统故障实施精确修复，确保低压配电网运行的安全可靠与连续性，可整体上保证电网的供电智能化。
产品特点
产品为集成化于一体，具有自动调档、过载、短路、缺相、过欠压、漏电、雷击、实时通讯等功能，完全采用智能化数字控制，各动作值稳定 可靠，精确无误。产品既保护了安全用电又能做到可靠供电。
采用高性能单片机程序控制，LDC中文显示，实时监测电网信息，实时显示每一相的负荷电流、最大相漏电流、电压等运行数据。通过故障干节点输出可随时监控故障信息，实时上传。
高分断设计(极限短路分断能力!cu; 50kA )，分断能力高，体积小，外形美观，飞弧短。分抗干扰能力强，采用先进的抗雷电残压电路，配置了高强度瞬态抑制器(下VS)，能有效抗击雷电感应，消除各种谐波干扰，运行稳定可靠。
备有机械短路后备保护功能，以防电子短路功能失效。分国家专利产品，已获国家信息产业部发明、实用新型、外观设计多项专利。
准确快速的故障类型识别，隔离永久性故障，排除瞬时性故障，保障网络运行正常。
完善的过流、过欠压、漏电、短路保护功能，保证用电环境、设备和人身安全。产品具有独立的人体触电保护处理单元，设置了漏电与触电分别独立分析处理控制通道。不管线路漏电是由一相或多相产生的漏电矢量和，处理单元均能在接收到任意一相<50mA的触电电流，并在<0.15s时跳闸保护。而对于短时间或突然增加的漏电，只要漏电值未超过设定动作值，仍能可靠供电。此功能极大地提高了用电的安全性与可靠性。今防雷保护功能可多级保护设备，降低损坏几率，延长用户设备寿命。
准确快速的故障类型识别，隔离永久性故障，排除瞬时性故障，保障网络运行正常。
通讯接口，配合智能电网的需求，时时传送配电线路末端各项技术数据，并根据控制中心指令来跳、合闸，切实做到配电安全、智能、可靠性。
故障分断时间可调，漏电流动作值(故障动作值)可调，可作台区总保护或分保护，不会发生越级跳闸和同时跳闸现象，对工作负载电流可根据台区变压器容量大小进行设定，就不会因超负荷而烧毁变压器。
采用智能化控制技术，可实现网络化管理和远程监控，亦能根据用户要求把故障跳闸信息发射到值班人员手机上，及时处理现场事故，尽快恢复供电。
主要技术参数表

产品外形及安装尺寸、产品外形

*****
安装尺寸

产品概述
    FLM3系列城网专用型配网智能断路器(自动重合型)是根据低压城网电力系统中保护器装置与低压断路器的要求，充分结合国家有关各项技术指标与运行管理规范来开发生产的，具有分断能力高、温升低、寿命长、电绝缘性能高等优势。当线路出现过流、短路、过欠压缺相、断零等故障时，能快速的切断供电线路，故障消除后能自动重合闸接通供电线路，无需人工合闸，广泛使用可以极大的提升整个低压配电网络的经济性与安全性，并配合目前国家电网智能化的要求，通信接口与终端监控设备接口相连接，进行漏电、过流、过欠压、过载等数据实时上传，并根据监控中心的要求，对电力系统故障实施精确修复，确保低压配电运行的安全可靠与连续性，可整体上保证电网的供电智能化。
产品特点
产品为集成化于一体，具有自动调档、过载、短路、缺相、过欠压、雷击、实时通讯等功能，完全采用智能化数字控制，各动作值稳定可靠，精确无误。产品既保护了安全用电又能做到可靠供电。
采用高性能单片机程序控制，匕DC中文显示，实时监测电网信息。能实时显示每一相的负荷电流、最大相漏电流、电压等运行数据。通过故障干节点输出可随时监控故障信息，实时上传。
高分断设计(极限短路分断能力}cu; 50kA )，分断能力高，体积小，外形美观，飞弧短。
抗干扰能力强，采用先进的抗雷电残压电路，配置了高强度瞬态抑制器(丁VS )，能有效抗击雷电感应，消除各种谐波干扰，运行稳定可靠。
自动重合闸程序
过载保护分过载电流可设定，分断时间可设定。
过载重合闸三次程序(也可由用户需要设定)
  第一次:过载跳闸后，间隔10分钟自动合闸。
  第二次:合闸后检测过载电流下降至安全电流即继续运行。若仍存在1.3倍电流即跳闸，跳闸后间隔20分钟再自动合闸。
  第三次:合闸后若仍超过1.3倍电流即跳闸闭锁。
短路保护:短路电流倍数、时间可设定。
第一次:短路电流是额定电流的10倍，跳l’@时间小于180毫秒(国家标准200毫秒)，跳闸后时隔15分钟后自动合闸。
第二次:合闸后快速检测负荷线路，若正常即继续运行，若短路故障存在，即在2倍电流120毫秒跳闸即闭锁。
备有机械短路后备保护功能，以防电子短路功能失效。
过欠压保护，当电源电压恢复到正常电压j0%的误差时，断路器自动合闸运行。
通讯接口，配合智能电网的需求，时时传送配电线路末端各项技术数据，并根据控制中心指令来跳、合闸，切实做到配电安全、智能、可靠性。分国家专利产品，已获国家信息产业部发明、实用新型、外观设计多项专利。
准确快速的故障类型识别，隔离永久性故障，排除瞬时性故障，保障网络运行正常。完善的过流、过欠压、短路保护功能，保证用电环境、设备和人身安全。防雷保护功能可多级保护设备，降低损坏几率，延长用户设备寿命。
故障分断时间可调，漏电流动作值(故障动作值)可调，可作台区总保护或分级保护，不会发生越级跳闸和同时跳闸现象，对工作负载电流可根据台区变压器容量大小进行设定，就不会因超负荷而烧毁变压器。
采用智能化控制技术，可实现网络化管理和远程监控，亦能根据用户要求把故障跳闸信息发射到值班人员手机上，及时处理现场事故，尽快恢复供电。
主要技术参数表

*****

产品外形及安装尺寸、产品外形

*****

产品概述
    FLM3系列城网专用型配网智能断路器(手动重合型)是根据低压城网电力系统中保护器装置与低压断路器的要求，充分结合国家有关各项技术指标与运行管理规范来开发生产的，具有分断能力高、温升低、寿命长、电绝缘性能高等优势，广泛使用可以极大的提升整个低压配电网络的经济性与安全性，并配合目前国家电网智能化的要求，通信接口与终端监控设备接口相连接，进行过流、过欠压、过载等数据实时上传，并根据监控中心的要求，对电力系统故障实施精确修复，确保低压配电网运行的安全可靠与连续性，可整体上保证电网的供电智能化。
产品特点
产品为集成化于一体，具有自动调档、过载、短路、缺相、过欠压、雷击、实时通讯等功能，完全采用智能化数字控制，各动作值稳定可靠，精确无误。产品既保护了安全用电又能做到可靠供电。
采用高性能单片机程序控制，LDC中文显示，实时监测电网信息，实时显示每一相的负荷电流、最大相漏电流、电压等运行数据。通过故障干节点输出可随时监控故障信息，实时上传。
高分断设计(极限短路分断能力!cu; 50kA )，分断能力高，体积小，外形美观，飞弧短。
抗干扰能力强，采用先进的抗雷电残压电路，配置了高强度瞬态抑制器 (下VS )，能有效抗击雷电感应，消除各种谐波干扰，运行稳定可靠。
备有机械短路后备保护功能，以防电子短路功能失效。
国家专利产品，已获国家信息产业部发明、实用新型、外观设计多项专利。
准确快速的故障类型识别，隔离永久性故障，排除瞬时性故障，保障网络运行正常。
完善的过流、过欠压、短路保护功能，保证用电环境、设备和人身安全。
防雷保护功能可多级保护设备，降低损坏几率，延长用户设备寿命。
准确快速的故障类型识别，隔离永久性故障，排除瞬时性故障，保障网络运行正常。
通讯接口，配合智能电网的需求，时时传送配电线路末端各项技术数据，并根据控制中心指令来跳、合闸，切实做到配电安全、智能、可靠性。
故障分断时间可调，故障动作值可调，可作台区总保护或分保护，不会发生越级跳闸和同时跳闸现象，对工作负载电流可根据台区变压器容量大小进行设定，就不会因超负荷而烧毁变压器。
采用智能化控制技术，可实现网络化管理和远程监控，亦能根据用户要求把故障跳闸信息发射到值班人员手机上，及时处理现场事故，尽快恢复供电。
主要技术参数表

产品外形及安装尺寸、产品外形

*****

产品概述
    FLM3系列智能防火断路器，广泛应用于危险场所、高层建筑、公共场所及住宅楼宇的单元供电系统。如加油站、各种危险品仓库、医院、各种营业厅、展览厅、商场、宾馆、饭店、图书馆、写字楼、电信邮政大楼、机房、重要机关企事业单位的办公楼等场所的用电系统，可有效的保障安全用电和防止电气火灾的发生。一旦接收到漏电电流信号，防火断路器就立即切断该区域的电源并发出声、光报警信号，防止事态的扩大与恶化。
防火断路器符合:
    GB14287.2《剩余电流式电气火灾监控探测器》标准
    GB14048.2《低压断路器》标准
型号及其含义

工作条件
1.使用环境温度一10℃一+400C，日平均最高温度延+350C，相对湿度X50%(环境温度+400C)。
2.安装地点地海拔高度不超过2000m0
3.产品适用于建筑物内应无粉尘、导电尘埃、无腐蚀性、易燃易爆等气体，无雨雪侵袭的地方。
4.产品安装使用的地方无强烈振动和冲击，任何方向的磁场强度应不超过地磁场的5倍，远离通讯线路，无强电磁干扰。
5.产品的安装地点具有良好的散热和通风条件。
产品特点:产品为集成化于一体，具有自动调档、过载、短路、缺相、过欠压、漏电、雷击、实时通讯等功能，完全采用智能化数字控制，各动作值稳定可靠，精确无误。产品既保护了安全用电又能做到可靠供电。
采用高性能单片机程序控制，LDC中文显示，实时监测电网信息。能实时显示每一相的负荷电流、最大相漏电流、电压等运行数据。通过故障干节点输出可随时监控故障信息，实时上传。
高分断设计(极限短路分断能力}cu; 50kA )，分断能力高，体积小，外形美观，飞弧短。
抗干扰能力强，采用先进的抗雷电残压电路，配置了高强度瞬态抑制器(下VS)，能有效抗击雷电感应，消除各种谐波干扰，运行稳定可靠。
过载保护
 过载电流可设定，分断时间可设定。*****
